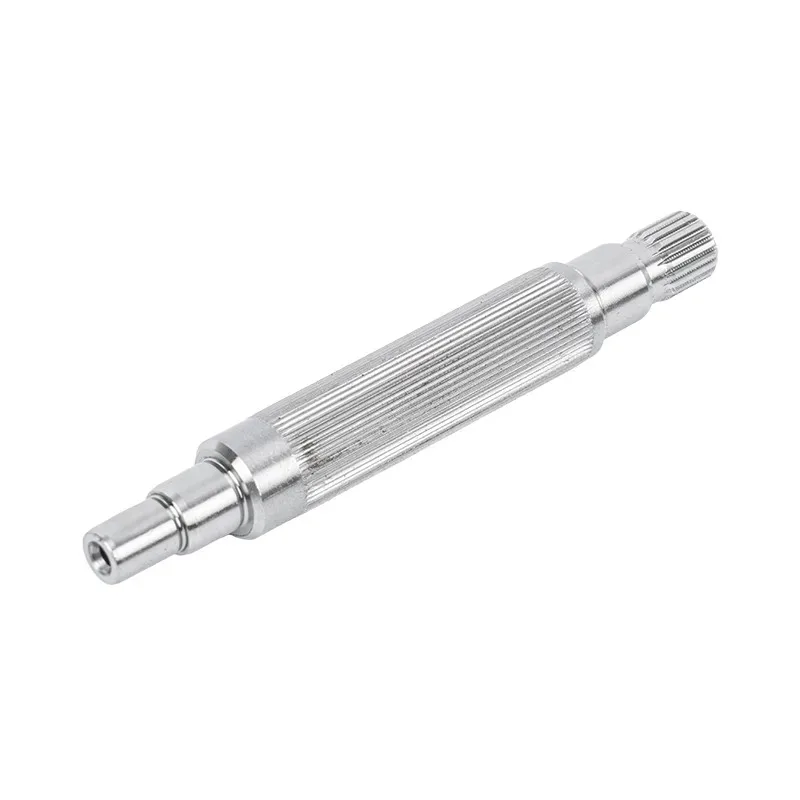

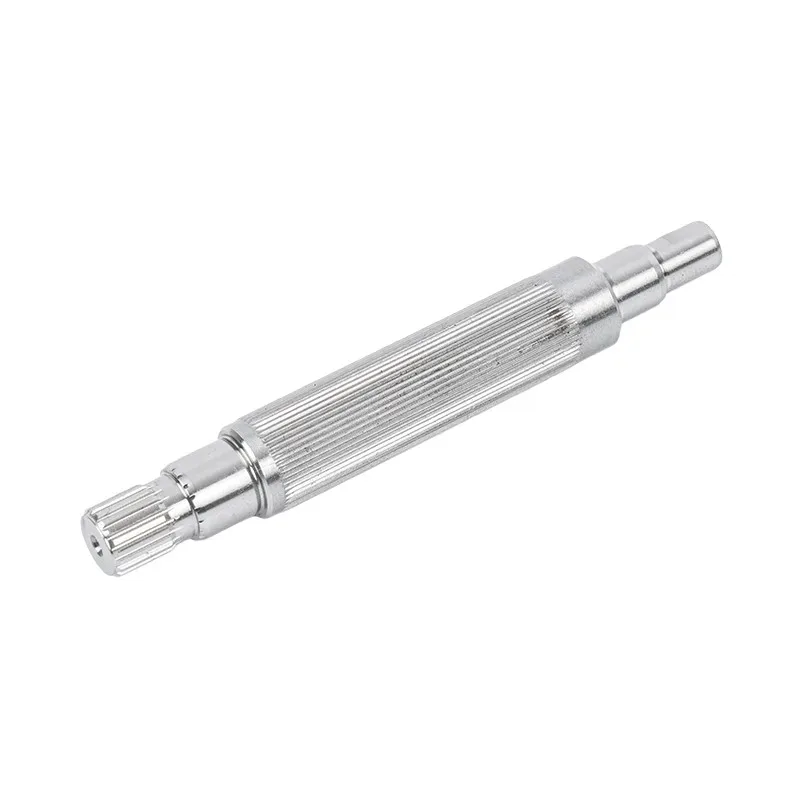

Die Kerntechnologie der Motorwelle liegt in ihrer Evolventen-Keilverzahnungsstruktur. Keilwellenverbindungen werden häufig in mechanischen Getrieben verwendet, um Drehmomente zu übertragen und axiale Bewegungen zu ermöglichen, und die Evolventen-Keilverzahnung ist das überlegenste Zahnprofil unter allen Keilwellentypen.
Im Gegensatz zu rechteckigen Splines (mit rechteckigen Zahnprofilen) hat der Evolventen-Spline ein Evolventen-Kurven-Zahnprofil – genau wie Zahnradzähne. Diese Konstruktion bringt zwei grundlegende Vorteile mit sich: automatische Zentrierung und Mehrzahn-Lastverteilung.
Zur automatischen Zentrierung werden die Keilzahnflächen beim Zusammenbau der Motorwelle auf natürliche Weise entlang der Evolventenkurve geführt, sodass sich Welle und Gegenstück ohne zusätzliche Justierung selbst ausrichten und eine hohe Koaxialität erreicht wird. Diese Funktion reduziert die Montageschwierigkeiten erheblich und sorgt gleichzeitig für eine höhere Übertragungsgenauigkeit. Bei der Mehrzahn-Lastverteilung sorgt das Evolventen-Spline-Zahnprofildesign dafür, dass die Lasten gleichmäßig auf mehrere Zähne verteilt werden. Dadurch wird die lokale Überlastung vermieden, die bei rechteckigen Splines üblich ist, bei denen nur ein oder wenige Zähne die Last tragen, was die Tragfähigkeit und Lebensdauer erheblich verbessert.
Die Evolventen-Spline-Motorwelle von Guanshuo verfügt über große Zahnwurzelkehlen (R0,3~R0,8), die die Spannungskonzentration an der Zahnwurzel weiter reduzieren und dem Produkt eine längere Ermüdungslebensdauer unter Stoßbelastungen und Wechselbeanspruchung ermöglichen.
Die Motorwelle von Guanshuo bietet die folgenden Kernvorteile und ist damit die bevorzugte Lösung für Hochgeschwindigkeits- und Hochpräzisionsübertragungsanwendungen:
1. Automatische Zentrierung, höhere Koaxialität
Das Evolventenzahnprofil des Produkts zentriert sich während der Montage automatisch und sorgt so für eine höhere Koaxialität zwischen Welle und Gegenstück und eine gleichmäßigere Übertragung. Verglichen mit der präzisen Passung, die bei rechteckigen Keilverzahnungen erforderlich ist, um eine Ausrichtung zu erreichen, reduziert die automatische Zentrierfunktion von Evolventenverzahnungen die Montageschwierigkeiten erheblich und sorgt gleichzeitig für eine höhere Übertragungsgenauigkeit.
2. Mehrzahn-Lastverteilung, starke Schwerlastkapazität
Das Produkt verteilt die Lasten gleichmäßig auf mehrere Zähne und bietet eine deutlich bessere Tragfähigkeit als rechteckige Keilverzahnungen. Die größere Zahngrundkehle (R0,3~R0,8) reduziert die Spannungskonzentration und sorgt für eine höhere Schlagfestigkeit, Ermüdungsbeständigkeit und antiexzentrische Belastbarkeit. Es arbeitet stabiler bei häufigem Vorwärts- und Rückwärtsdrehen und bei starken Laststößen, wobei die Lebensdauer im Allgemeinen länger ist als bei rechteckigen Keilverzahnungen.
3. Hohe Geschwindigkeit, geringe Geräuschentwicklung, hohe Übertragungseffizienz
Das Produkt zeichnet sich durch glatte Zahnprofile und minimale Eingriffswirkung aus, mit ausgezeichneter Hochgeschwindigkeitsleistung, hoher Übertragungseffizienz und geringer Wärmeentwicklung. Die Vibrations- und Geräuschdämpfung ist den rechteckigen Keilverzahnungen überlegen und eignet sich daher besonders für rotierende Geräte mit mittlerer und hoher Geschwindigkeit sowie zur bevorzugten Lösung für Hochgeschwindigkeitsmotoren und Präzisionsspindeln.
4. Hohe Verarbeitungsgenauigkeit, gute Austauschbarkeit
Guanshuos Evolventen-Spline-Motorwelle erreicht einen Spline-Ausgleichsfehler ≤0,015–0,03 mm, eine Symmetrie ≤0,02 mm und eine Zahnoberflächenrauheit Ra≤0,8–1,6 μm. Die hochpräzise Verarbeitung gewährleistet eine gute Austauschbarkeit und erleichtert die Wartung der Geräte und das Ersatzteilmanagement.
5. Umfassendes Qualitätskontrollsystem
Guanshuo hat die Zertifizierung des Qualitätsmanagementsystems ISO9001 bestanden und führt eine vollständige Qualitätskontrolle vom Rohstoff bis zum fertigen Produkt durch. Das Unternehmen verfügt über 11 patentierte Technologien für Lagerdichtungsstrukturen, kombinierte Motorwellenstrukturen, Lagerstützstrukturen und andere Bereiche.
| Parameter | Spezifikationsbereich |
|---|---|
| Fehler beim Spline-Ausgleich | ≤0,015~0,03 mm |
| Spline-Symmetrie | ≤0,02 mm |
| Rauheit der Zahnoberfläche | Ra ≤ 0,8~1,6 μm |
| Zahnwurzelfilet | R0,3 ~ R0,8 |
Mit seinen Kernmerkmalen automatische Zentrierung, hohe Koaxialität, reibungslose Übertragung, Vielzahn-Lastaufnahme, starke Schwerlast- und Schlagfestigkeit, hohe Geschwindigkeit und geringe Geräuschentwicklung, hohe Effizienz und lange Lebensdauer wird die Evolventen-Spline-Motorwelle häufig in den folgenden anspruchsvollen Szenarien eingesetzt:
Neue Energiefahrzeuge: Anwendungen mit Antriebsmotoren für Hochgeschwindigkeitswellen. Die automatische Evolventen-Spline-Zentrierung sorgt für Getriebestabilität bei hohen Geschwindigkeiten, während die Mehrzahn-Lastverteilung hohen Anforderungen an die Drehmomentabgabe gerecht wird.
Hochgeschwindigkeitsmotoren und Präzisionsspindeln: Kerngetriebekomponenten für rotierende Geräte mit mittlerer und hoher Geschwindigkeit. Glatte Zahnprofile, minimale Eingriffswirkung und geringe Wärmeentwicklung machen es zur bevorzugten Lösung für Hochgeschwindigkeitsmotoren.
Industrielle Automatisierung: Robotergelenke, Servomotoren, Präzisionsübertragungssysteme. Hohe Präzision und gute Austauschbarkeit erfüllen die hohen Zuverlässigkeitsanforderungen von Automatisierungsgeräten.
Baumaschinen: Getriebewellenanwendungen unter häufigen Vorwärts- und Rückwärtsdrehungen und starken Laststößen. Stärkere Schlagfestigkeit und Ermüdungsbeständigkeit sorgen für eine längere Lebensdauer.
Werkzeugmaschinen: Spindelgetriebe für CNC-Werkzeugmaschinen und Bearbeitungszentren. Hohe Koaxialität und geringe Vibration sorgen für Bearbeitungspräzision.
Die Produkte von Guanshuo decken Vertriebsregionen wie Guangzhou, Jiangsu, Fujian, Anhui, Shandong und andere Gebiete ab und haben Kooperationsbeziehungen mit Marken wie Goldsmiths, French Decathlon, Omron und Yasi aufgebaut.
Um Beschaffungsfachleuten ein besseres Verständnis der technischen Vorteile des Produkts zu ermöglichen, bietet die folgende Tabelle einen systematischen Vergleich zwischen Evolventen-Splines und Rechteck-Splines:
| Dimension | Evolventen-Spline (Guanshuo) | Rechteckiger Spline |
|---|---|---|
| Zentriermethode | Automatische Zentrierung, zahnprofilgeführte Ausrichtung | Erfordert eine präzise Passung, die Zentriergenauigkeit hängt von der Bearbeitung ab |
| Koaxialität | Hoch (sichergestellt durch automatische Zentrierung) | Mittel (abhängig von der Spielpassung) |
| Lastverteilung | Gleichmäßige Lastverteilung mit mehreren Zähnen | Nur wenige Zähne sind belastbar und daher anfällig für lokale Überlastungen |
| Zahnwurzelstress | Große Verrundung (R0,3~R0,8), geringe Spannungskonzentration | Hohe Spannungskonzentration, anfällig für Ermüdungsrisse |
| Schlagfestigkeit | Stark | Schwach |
| Anti-exzentrische Tragfähigkeit | Stark | Schwach |
| Hochgeschwindigkeitsleistung | Hervorragend (glattes Zahnprofil, minimale Eingriffswirkung) | Durchschnittlich (größere Vernetzungswirkung) |
| Vibration und Lärm | Niedrig | Höher |
| Übertragungseffizienz | Hoch | Medium |
| Lebensdauer | Lang (im Allgemeinen länger als rechteckige Splines) | Kürzer |
| Verarbeitungsgenauigkeit | Hoch (Ausgleichsfehler ≤0,015~0,03 mm) | Medium |
| Austauschbarkeit | Gut | Durchschnitt |
| Am besten geeignetes Szenario | Hohe Geschwindigkeit, hohe Präzision, hohe Last, häufiges Vorwärts-Rückwärtsfahren | Niedriggeschwindigkeits-, Leichtlast-, allgemeines Getriebe |
Der obige Vergleich zeigt deutlich, dass das Produkt rechteckige Keilverzahnungen in Bezug auf Zentriergenauigkeit, Belastbarkeit, Schlagfestigkeit, Hochgeschwindigkeitsleistung und Lebensdauer deutlich übertrifft. Für Getriebesysteme, die einen hohen Wirkungsgrad, eine lange Lebensdauer und niedrige Wartungskosten anstreben, ist die Evolventenverzahnung die beste Wahl.
Guanshuo bietet umfassende Serviceunterstützung für den Schacht:
Beispielbühne: Beratung zur Anpassung technischer Parameter, gemeinsame Entwurfsverifizierung durch 3D-Zeichnung, kostenlose Musterbereitstellung und Kostenoptimierungspläne, um sicherzustellen, dass das Produkt den Ausrüstungsbedingungen des Kunden entspricht und Kostensenkungsanforderungen erfüllt.
Massenproduktion: Rückverfolgbarkeit der CNC-Bearbeitungsqualität im gesamten Prozess, visuelles Feedback zum Produktionsfortschritt über 48 Stunden, Qualitätsprüfung nach ISO9001-Systemzertifizierung, Unterstützung für die VMI-Bestandsverwaltung und Reaktion auf Notfallbestellungen.
After-Sales: 24 Monate verlängerte Garantiezeit, Vor-Ort-Diagnose globaler Probleme innerhalb von 48 Stunden, kostenlose Bereitstellung von Prozessaktualisierungs- und Iterationslösungen, Einrichtung einer Kundendatenbank zum Geräteverschleiß für Frühwarnung und Wartung.
Schnelle Antwort: Anfragen und Produktberatungen können innerhalb von 24 Stunden beantwortet werden.
Originalfertigung im Werk, qualitätskontrollierbar: Guanshuo ist ein direkter Hersteller von Evolventen-Spline-Motorwellen mit vollständiger Prozesskontrolle vom Rohmaterial bis zum fertigen Produkt.
Fortschrittliche Ausrüstung, ausreichende Produktionskapazität: Ein Team von über 50 Mitarbeitern, 26 CNC-Rundschleifmaschinen, 6 Wälzfräsmaschinen und weitere moderne Ausrüstung sorgen für die pünktliche Lieferung von Großaufträgen.
Umfassendes technisches Fachwissen, Patentunterstützung: 11 patentierte Technologien decken mehrere technische Kernaspekte des Produkts und verwandter Produkte ab.
Vollständige Zertifizierungen, Soundsysteme: Das ISO9001-Zertifizierungssystem erstreckt sich über den gesamten Prozess von Forschung und Entwicklung, Produktion und Vertrieb.
Umfassende Services, sorgenfreier After-Sales: Vollständiger Lifecycle-Service-Support von Mustern bis zur Massenproduktion, vom Pre-Sales bis zum After-Sales.
A: Zwei Hauptvorteile: automatische Zentrierung – das Zahnprofil leitet die Ausrichtung während der Montage auf natürliche Weise und sorgt so für eine höhere Koaxialität; und Mehrzahn-Lastverteilung – Lasten werden gleichmäßig auf mehrere Zähne verteilt, was für eine stärkere Belastbarkeit, bessere Schlagfestigkeit und längere Lebensdauer sorgt.
A: Die Zahnoberflächenrauheit kann Ra≤0,8~1,6μm, einen Spline-Ausgleichsfehler ≤0,015~0,03mm, eine Symmetrie ≤0,02mm und eine Zahnwurzelverrundung R0,3~R0,8 erreichen.
A: Es wird CNC-Wälzfräsen oder -Fräsen verwendet, kombiniert mit hochpräzisen CNC-Rundschleifmaschinen für die Außenkreisbearbeitung, wobei der gesamte Prozess nach dem ISO9001-System gesteuert wird.
A: Geeignet für Hochgeschwindigkeits-, Hochpräzisions-, Mittel- bis Schwerlast-, häufige Vorwärts-/Rückwärtsdrehungen und Stoßlastübertragungsszenarien, einschließlich Antriebsmotoren für neue Energiefahrzeuge, Hochgeschwindigkeitsmotoren, Präzisionsspindeln und industrielle Automatisierungsgeräte.
A: 24-monatige Garantieverlängerung, globale Problemdiagnose innerhalb von 48 Stunden, kostenlose Prozess-Upgrade-Lösungen und Antworten auf Anfragen innerhalb von 24 Stunden.
A: Senden Sie eine Anfrage über die offizielle Website oder per E-Mail. Wenn Sie innerhalb von 24 Stunden antworten, werden im Angebot die wichtigsten Parameter klar angegeben.
A: Die hochpräzise Verarbeitung gewährleistet eine gute Austauschbarkeit, erleichtert die Wartung der Geräte und das Ersatzteilmanagement und senkt die Wartungskosten.
