Guanshuo Precision Hardware Co., Ltd. stellt die konische Motorwelle vor, eine hochpräzise Getriebewellenkomponente, die speziell für die Übertragung hoher Drehmomente und schwere Arbeitsbedingungen entwickelt wurde. Als führender Hersteller und Lieferant von Präzisionsmotorwellen in China engagiert sich Guanshuo seit über einem Jahrzehnt intensiv im Bereich der Präzisionshardwareverarbeitung. Es handelt sich um ein High-Tech-Unternehmen auf nationaler Ebene, das die Zertifizierung des Qualitätsmanagementsystems ISO9001 bestanden hat und über 11 Patenttechnologien verfügt. Das Produkt verfügt über eine keillose, konische Oberflächenpassung und erreicht eine Drehmomentübertragung durch axiales Vorspannen, ohne dass Keilnuten oder Keilnuten erforderlich sind. Die Installation und Demontage ist effizient und bequem und eignet sich daher besonders für Getriebeszenarien mit hoher Belastung, die eine häufige Wartung erfordern.
Die konische Motorwelle ist eine Präzisionsübertragungswelle, die Drehmoment durch konische Oberflächenreibung überträgt, mit der Kernfunktion, eine hochzuverlässige Kraftübertragung unter schlüssellosen Verbindungsbedingungen zu erreichen. Seine konische Oberflächenpassstruktur ersetzt herkömmliche Schlüsselverbindungsmethoden, eliminiert Spannungskonzentrationspunkte und ermöglicht eine gleichmäßigere Lastverteilung. Dieses Produkt wird häufig in industriellen Automatisierungsgeräten, Antriebssystemen für neue Energiefahrzeuge, Haushaltsgerätekompressoren, Pumpen- und Ventilkomponenten sowie medizinischen Geräten eingesetzt, bei denen Übertragungspräzision und Zuverlässigkeit von entscheidender Bedeutung sind. Für Getriebesysteme, die häufiges Starten und Stoppen, Vorwärts-Rückwärts-Betrieb oder Widerstandsfähigkeit gegen Stoßbelastungen erfordern, ist die Welle eine ideale Auswahllösung.
Die Welle von Guanshuo vereint zahlreiche technische Vorteile in Design und Herstellung und gewährleistet eine hervorragende Leistung in Getriebeszenarien mit hoher Belastung:
1. Keillose konische Oberflächenpassung für zuverlässigere Drehmomentübertragung
Die Welle verzichtet auf herkömmliche Keilnutstrukturen und nutzt das Zusammenspiel von konischer Oberfläche und konischer Hülse, um eine Reibungsverriegelung zu erreichen. Die Kontaktrate der konischen Oberfläche beträgt ≥90 %, wodurch eine ausreichende Kontaktfläche gewährleistet wird, und die Drehmomentübertragungskapazität ist der von herkömmlichen Schlüsselverbindungen deutlich überlegen. Da es keine Keilnut gibt, die die Festigkeit des Wellenkörpers schwächt, werden auch die Gesamtsteifigkeit und Ermüdungsbeständigkeit der Welle verbessert.
2. Effiziente und bequeme Installation und Demontage
Die konische Flächenpassung kann einfach durch axiales Vorspannen installiert werden, ohne dass eine Warmmontage, Kaltmontage oder spezielle Pressmontagegeräte erforderlich sind. Zur Demontage lösen Sie einfach die Vorspannmutter, um die konischen Flächen zu trennen, was die Ausfallzeiten für die Gerätewartung und den Komponentenaustausch erheblich reduziert. Bei Anwendungsszenarien, die eine regelmäßige Inspektion oder einen häufigen Austausch von Getriebekomponenten erfordern, reduziert diese Funktion die Wartungskosten und Arbeitsstunden erheblich.
3. Hohe Koaxialität und Präzisionspassung
Guanshuo ist mit hochpräzisen CNC-Rundschleifgeräten und vollautomatischen optischen Inspektionsinstrumenten ausgestattet, die sicherstellen, dass die Koaxialität der konischen Motorwelle innerhalb von ≤0,01 mm kontrolliert wird. Dieses Präzisionsniveau erfüllt die strengen Anforderungen von Präzisionsübertragungssystemen an Rundlauf und Konzentrizität, reduziert effektiv Vibrationen und Geräusche während der Übertragung und verlängert die Lebensdauer von Lagern und Dichtungen.
4. Hervorragende Schlagfestigkeit und Überlastfähigkeit
Die Drehmomentübertragungsmethode durch konische Oberflächenreibung ermöglicht eine gleichmäßige Lastverteilung entlang der konischen Oberfläche und vermeidet so das Problem der Spannungskonzentration auf der Passfederseite bei Passfederverbindungen. Wenn die Welle Stoßbelastungen oder augenblicklichen Überlastungen ausgesetzt wird, weist sie eine überragende Zuverlässigkeit und Haltbarkeit auf und eignet sich daher für Arbeitsbedingungen mit hoher Belastung, beispielsweise in Zerkleinerungsanlagen, Fördermaschinen und Hebevorrichtungen.
| Parameter | Spezifikationsbereich |
|---|---|
| Kegeltoleranz | AT7 ~ AT9 |
| Radialschlag | ≤0,005 ～ 0,02 mm |
| Oberflächenrauheit | Ra0,8 ～ Ra1,6 |
| Konische Oberflächenkontaktrate | ≥90 % |
| Koaxialität | ≤0,01 mm |
Die oben genannten technischen Parameter können entsprechend den spezifischen Anwendungsanforderungen angepasst werden. Guanshuo verfügt über mehr als 60 normale CNC-Maschinen und 26 CNC-Rundschleifmaschinen und bietet flexible Produktionskapazitäten, um Chargenaufträge mit unterschiedlichen Präzisionsniveaus und Größenspezifikationen zu erfüllen.
Der Schaft von Guanshuo wurde in mehreren Industriezweigen verifiziert und eingesetzt:
Industrielle Automatisierungsausrüstung--- Geeignet für Robotergelenke, CNC-Werkzeugmaschinenspindeln, automatisierte Montagelinien und andere Szenarien mit hohen Anforderungen an Übertragungsgenauigkeit und Reaktionsgeschwindigkeit.
Neue Antriebssysteme für Energiefahrzeuge--- Als zentrale Getriebekomponente von Antriebsmotoren kann die schlüssellose Konstruktion der Welle hohen Drehmomentstößen beim Start-Stopp- und Beschleunigungsvorgang des Fahrzeugs standhalten.
Haushaltsgeräte und Kompressoren--- Bei Geräten wie Klimakompressoren und Kühlschrankkompressoren, die häufig starten und stoppen, verbessert die schnelle Montage und Demontage der konischen Oberflächenpassung die Produktions- und Wartungseffizienz erheblich.
Pumpen-, Ventil- und Wasseraufbereitungsausrüstung--- Die hohe Koaxialität der Welle gewährleistet einen reibungslosen Pumpenbetrieb, reduziert den Dichtungsverschleiß und verlängert die Gesamtlebensdauer der Ausrüstung.
Zubehör für medizinische Geräte--- Die Produktlinie von Guanshuo umfasst Präzisionszubehör für medizinische Geräte, und die hohe Präzision und Zuverlässigkeit der konischen Motorwelle erfüllt die strengen Anforderungen medizinischer Geräte an Getriebekomponenten.

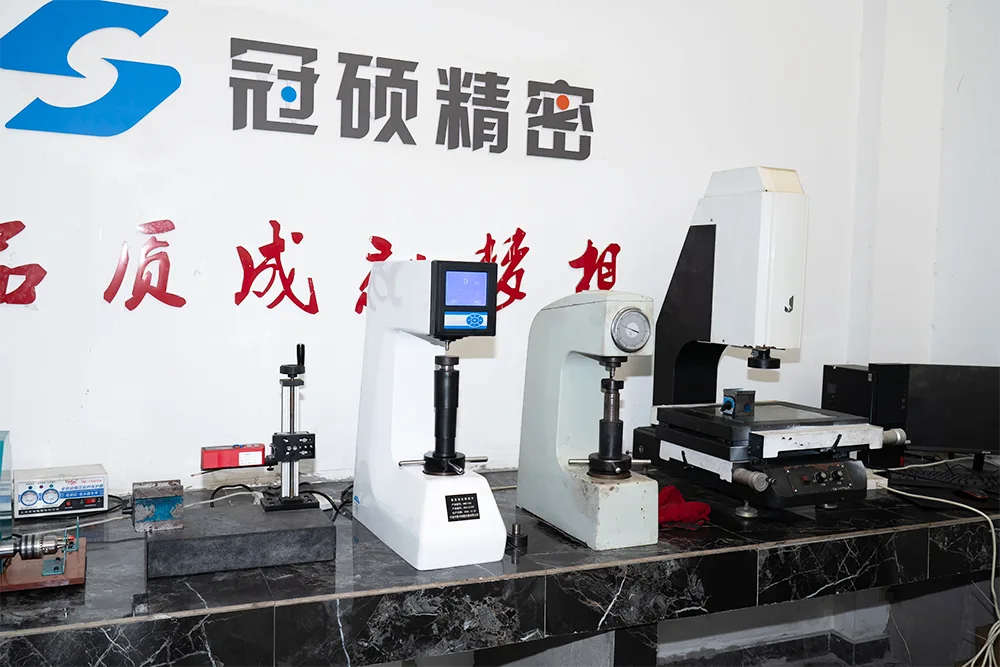

Guanshuo Precision Hardware Co., Ltd. hat die ISO9001-Zertifizierung für das Qualitätsmanagementsystem bestanden und implementiert eine vollständige Prozessqualitätskontrolle vom Eingang des Rohmaterials bis zum Versand des fertigen Produkts. Das Unternehmen verfügt über eine unabhängige Qualitätsabteilung (6 Vollzeit-Qualitätsprüfer) und umfassende Inspektionsausrüstung, darunter Härteprüfgeräte, zweidimensionale Projektoren, Oberflächenrauheitsmessgeräte, Getriebeprüfzentren, Zylindrizitätsmessgeräte und mehr. Darüber hinaus verfügt Guanshuo über 11 patentierte Technologien im Zusammenhang mit Motorwellen, die innovative Designs wie Lagerdichtungsstrukturen, kombinierte Motorwellenstrukturen und Positionierungswellen für die Lagerinstallation abdecken. Diese patentierten Technologien bilden eine solide technische Grundlage für die Leistungsoptimierung und maßgeschneiderte Entwicklung des Schafts.
Guanshuo bietet umfassende maßgeschneiderte Dienstleistungen von der Zeichnungsprüfung über die Materialauswahl und Prozessgestaltung bis hin zur Massenproduktion. Der Herstellungsprozess der Welle umfasst:
1. Materialinspektion und -schneiden--- Wählen Sie ausschließlich hochwertigen legierten Stahl oder kundenspezifische Materialien aus, um sicherzustellen, dass die Materialzusammensetzung und die mechanischen Eigenschaften den Anforderungen entsprechen.
2. CNC-Präzisionsdrehen--- Verwenden Sie CNC-Drehmaschinen, um die Roh- und Halbschlichtbearbeitung des Wellenkörpers durchzuführen, wobei die Schleifzugabe vorbehalten bleibt.
3. Kegelschleifen--- Verwenden Sie hochpräzise CNC-Rundschleifmaschinen zum Präzisionsschleifen der konischen Oberfläche und stellen Sie sicher, dass die Konizitätstoleranz und die Oberflächenrauheit den Designanforderungen entsprechen.
4. Inspektion und Verifizierung--- Verwenden Sie vollautomatische optische Prüfgeräte, Zylindrizitätsmessgeräte und andere Instrumente, um eine 100-prozentige Prüfung wichtiger Abmessungen wie Konizität, Koaxialität und Rundheit durchzuführen.
5. Reinigung und rostfreie Verpackung--- Nach der Reinigungsbehandlung werden die fertigen Produkte mit Rostschutz verpackt, um die Qualitätsstabilität während Transport und Lagerung zu gewährleisten.
Als professioneller Hersteller und Lieferant von konischen Motorwellen in China hat Guanshuo Precision Hardware Co., Ltd. das Vertrauen globaler Kunden durch die folgenden Vorteile gewonnen:
● Über ein Jahrzehnt Erfahrung in der Präzisionsbearbeitung --- Seit seiner Gründung im Jahr 2016 konzentriert sich das Unternehmen konsequent auf die Forschung und Entwicklung sowie die Herstellung hochpräziser Motorwellenkerne.
● Fortschrittliche Produktionsausrüstung --- Das Unternehmen besitzt 26 CNC-Rundschleifmaschinen, 6 Wälzfräsmaschinen, 2 Bearbeitungszentren, 3 kombinierte Dreh-Fräsmaschinen, 6 hochpräzise spitzenlose Schleifmaschinen und über 60 weitere gewöhnliche CNC-Maschinen.
● Umfassendes Qualitätssystem --- ISO9001-Zertifizierung, unabhängiges Qualitätskontrollteam und vollautomatische optische Inspektion gewährleisten eine gleichbleibende Qualität für jede Welle.
● Unterstützung der Patenttechnologie --- 11 Patente im Zusammenhang mit Motorwellen bieten technische Unterstützung für Produktinnovationen und -anpassungen.
● Erfahrung in der Markenkooperation --- Etablierte Kooperationsbeziehungen mit renommierten Marken wie Goldsmiths, Decathlon (Frankreich), Omron und Yasi, deren Produktqualität vom Markt bestätigt wurde.
● Schnelle Reaktion und Lieferung --- 24-Stunden-Angebotsantwort-Verpflichtung, Unterstützung der individuellen Musteranpassung und Massenproduktion.
Bei der Welle handelt es sich um ein Hochleistungsgetriebewellenprodukt, das von Guanshuo Precision Hardware Co., Ltd. auf den Markt gebracht wurde und jahrelange Erfahrung in der Präzisionsbearbeitung mit technologischer Innovation kombiniert. Sein schlüsselloses konisches Oberflächendesign übertrifft herkömmliche Schlüsselverbindungslösungen in Bezug auf Zuverlässigkeit der Drehmomentübertragung, Installationskomfort, Schlagfestigkeit und Koaxialitätspräzision. Es ist eine ideale Wahl für Szenarien mit hoher Belastung, häufigem Start-Stopp und hohem Wartungsaufwand. Unterstützt durch das ISO9001-Zertifizierungssystem, fortschrittliche Produktions- und Inspektionsausrüstung und 11 patentierte Technologien ist Guanshuo bestrebt, seinen Kunden weltweit hochwertige, anpassbare Wellenlösungen anzubieten.
A1: Nein. Das Drehmoment wird durch konische Oberflächenreibung übertragen, wodurch Keilnuten oder Keilnuten entfallen. Dadurch werden Spannungskonzentrationen vermieden und die Leistung bei Stoßbelastungen verbessert.
A2: Nein. Die Installation erfolgt durch axiales Vorspannen, es ist keine Warm-/Kaltmontage oder Spezialpresse erforderlich. Zur Demontage einfach die Mutter lösen – schnell und einfach für die Wartung.
A3: Szenarien mit hoher Belastung, häufigem Start/Stopp, Rückwärtsfahrt und regelmäßiger Wartung. Typische Anwendungen: Industrieautomation, Elektroantriebe, Kompressoren, Pumpen, Ventile, Brecher, Förderbänder. Funktioniert gut bei Stößen und Überlast.
A4: Ja. Die Koaxialität wird innerhalb von ≤0,01 mm kontrolliert und erfüllt so die Anforderungen an die Präzisionsübertragung. Zur Gewährleistung der Konsistenz verwenden wir hochpräzise CNC-Schleifmaschinen und eine automatische optische Inspektion.
A5: Ja. Wir bieten eine vollständige Anpassung der Kette von der Zeichnungsprüfung über die Materialauswahl bis hin zum Prozessdesign. Wir können das Kegelverhältnis, die Abmessungen, die Präzisionsgrade, die Oberflächenbehandlung usw. anpassen.
A6: ISO9001-zertifiziert, mit einem unabhängigen QC-Team und vollständiger Inspektionsausrüstung. 100 % Kontrolle vom Rohmaterial bis zum fertigen Produkt. Wir halten außerdem 11 Patente im Zusammenhang mit Motorwellen.
A7: Senden Sie Ihre Anfrage über unsere Website oder per E-Mail. Wir antworten innerhalb von 24 Stunden mit technischem Support und Preisen. Muster und Massenproduktion werden unterstützt.
