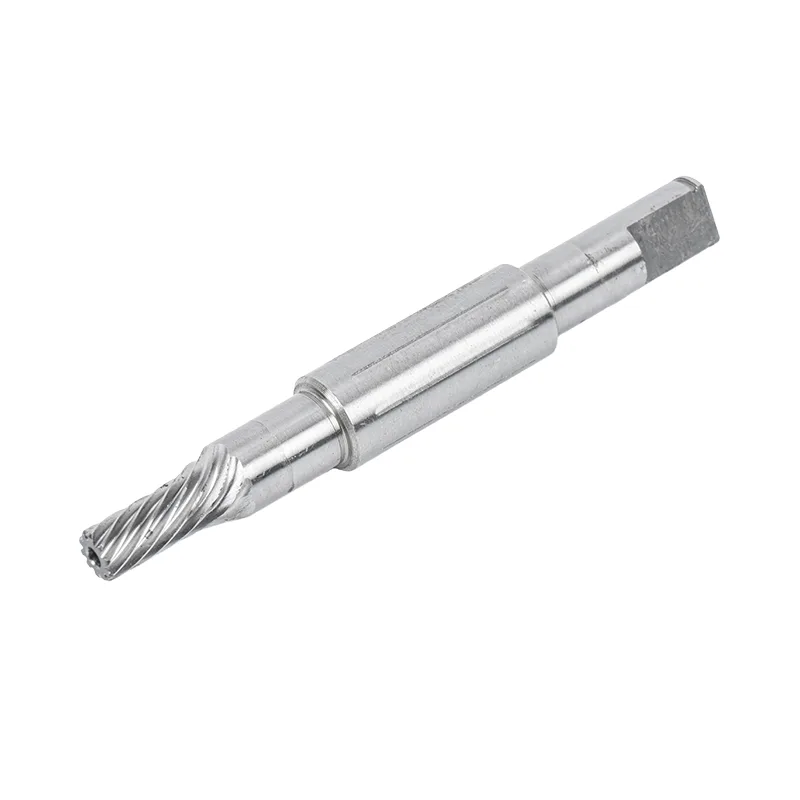

Motorwelle aus Hartlegierung

Guanshuo, als professioneller chinesischer Lieferant von Hartlegierungs-Motorwellen mit über einem Jahrzehnt Erfahrung in der Präzisionsverarbeitungstechnologie, verwendet Wolframstahl und Hartlegierungs-Grundmaterialien, um Hartlegierungs-Motorwellen mit ultrahoher Härte und außergewöhnlicher Verschleißfestigkeit herzustellen. Durch die Kombination von hervorragender Dimensionsstabilität, Korrosionsbeständigkeit und Ermüdungsbeständigkeit mit Koaxialität, Rundheit und Ebenheit, die alle eine Präzision im Mikrometerbereich erreichen, geht es direkt auf die Probleme bei der Beschaffung unter Arbeitsbedingungen mit hohem Verschleiß und hoher Frequenz ein und bietet langfristig zuverlässige Übertragungslösungen für High-End-Präzisionsgeräte.

Materialeigenschaften

Hartlegierung, auch Wolframstahl genannt, ist ein technischer Hochleistungswerkstoff, der hauptsächlich aus Wolframkarbid besteht und im pulvermetallurgischen Sinterverfahren hergestellt wird. Es übertrifft herkömmlichen Stahl bei weitem in Härte, Verschleißfestigkeit und thermischer Stabilität. Seine einzigartigen Materialeigenschaften spiegeln sich vor allem in drei Dimensionen wider:

1. Ultrahoher Härtegrad
Die Materialhärte kann HRA89-93 erreichen, viel höher als bei gewöhnlichem Stahl und verchromter Oberflächenhärte. Die Oberfläche weist eine extrem hohe Kratz- und Verschleißfestigkeit auf und weist bei stark beanspruchten Arbeitsbedingungen einen nahezu vernachlässigbaren Verschleiß auf, was sie zur besten Wahl für extreme Verschleißszenarien macht.

2. Niedriger Wärmeausdehnungskoeffizient
Hartlegierungen haben einen extrem niedrigen Wärmeausdehnungskoeffizienten bei gleichzeitig außergewöhnlicher Steifigkeit. Es verformt sich bei Hochgeschwindigkeitsbetrieb und Schwerlastbedingungen kaum und sorgt so für eine stabile Genauigkeit ohne Beeinträchtigung im Langzeitbetrieb und erfüllt die strengen Präzisionserhaltungsanforderungen von Präzisionsspindeln und der Beschaffung von Hochgeschwindigkeitsmotoren.

3. Stabile chemische Leistung
Das Material verfügt über eine ausgezeichnete Säure- und Laugenbeständigkeit, Oxidationsbeständigkeit und Wechsellastbeständigkeit bei guter chemischer Stabilität. Es behält seine zuverlässige Leistung unter korrosiven Medien und langfristigen Dauerbetriebsbedingungen bei und erfüllt die Zuverlässigkeitsstandards für Geräte in rauen Umgebungen.

Zusammenfassend lässt sich sagen, dass harte Legierungsmaterialien den Leistungsengpass von gewöhnlichem Stahl grundlegend überwinden und erhebliche Verbesserungen bei Härte, Verschleißfestigkeit und thermischer Stabilität erzielen. Es ist die bevorzugte Materiallösung für Übertragungsszenarien mit hoher Nachfrage.

Produktparameter (Spezifikation)

Leistungsvergleich

Im Vergleich zu herkömmlichen Lösungen wie gewöhnlichen Stahlwellen, geschwärzten Wellen und verchromten Wellen erzielen Motorwellen aus Hartlegierung erhebliche Verbesserungen in mehreren Kernleistungsdimensionen. Der Vergleich verschiedener Lösungen sieht wie folgt aus:

Aus dem Vergleich geht hervor, dass Hartlegierungs-Motorwellen zwar höhere Anschaffungskosten haben, ihre gesamten Lebenszyklusnutzungskosten jedoch aufgrund der extrem langen Lebensdauer und der extrem geringen Wartungshäufigkeit tatsächlich höher sind. Sie eignen sich besonders für High-End-Anwendungsszenarien mit hohen Anforderungen an die Gerätezuverlässigkeit und erheblichen Ausfallzeiten.

Präzise Leistung

Die Eigenschaften einer guten Steifigkeit und geringen Verformung des Hartlegierungsmaterials bilden die Grundlage für eine hochpräzise Bearbeitung. Durch mehrere Präzisionsbearbeitungsprozesse, darunter Präzisionsschleifen, Drahtschneiden und Gravieren, kann Guanshuo mehrere geometrische Toleranzen im Mikrometerbereich kontrollieren:

1. Geometrische Toleranzen im Mikrometerbereich
Wichtige geometrische Toleranzen wie Koaxialität, Rundheit und Ebenheit können alle eine Präzision im Mikrometerbereich erreichen, wodurch die strengen Toleranzanforderungen bei der Beschaffung von High-End-Präzisionsgeräten erfüllt werden und die Betriebsgenauigkeit und Konzentrizität nach der Gerätemontage sichergestellt werden.

2. Hohe Oberfläche, geringe Reibung
Die Oberfläche kann einen Spiegelpoliereffekt mit einer Rauheit von Ra0,05–0,2 erzielen. Eine hohe Oberflächengüte und ein niedriger Reibungskoeffizient führen zu weniger Verschleiß und Wärmeentwicklung bei Hochgeschwindigkeitsbetrieb, was ein wichtiger Leistungsindikator für die Beschaffung von Hochgeschwindigkeits-Präzisionsgetrieben ist.

3. Hochpräzise dynamische Waage
Die dynamische Auswuchtklasse kann G0,4–G1,0 erreichen, viel höher als die G2,5–G6,3-Klasse gewöhnlicher Motorwellen. Die Vibration ist bei Hochgeschwindigkeitsrotation und stabilem Betrieb äußerst gering, wodurch der Gesamtgeräusch- und Vibrationspegel der Anlage effektiv reduziert wird.

Die hohe Präzisionsleistung in Kombination mit der inhärenten Dimensionsstabilität des Materials stellt sicher, dass die Genauigkeit der Ausrüstung auch bei langfristigem Hochgeschwindigkeitsbetrieb konstant bleibt, ohne dass die Präzision durch Verschleiß oder thermische Verformung beeinträchtigt wird, wodurch sich die Genauigkeitsdauer der Ausrüstung erheblich verlängert.

Anpassung der Arbeitsbedingungen

Motorwellen aus Hartlegierung sind speziell für extreme Arbeitsbedingungen mit hohen Anforderungen und hoher Belastung konzipiert und können verschiedene Anwendungsprobleme lösen, mit denen normale Motorwellen zu kämpfen haben. Sie passen sich hauptsächlich an die folgenden fünf typischen Szenarien an:

1. Hochfrequente Bedingungen mit hohem Verschleiß
Geräteszenarien mit langem Dauerbetrieb, Hochfrequenz-Start-Stopp und starkem Verschleiß der Passflächen, bei denen normale Stahl- oder verchromte Wellen zu schnell verschleißen und häufig ausgetauscht werden müssen. Hartlegierungswellen mit extrem langer Verschleißlebensdauer können die Austauschhäufigkeit bei Ausfallzeiten erheblich reduzieren.

2. Hochgeschwindigkeits-Präzisionsgetriebe
Szenarien mit extrem hohen Anforderungen an Betriebsgenauigkeit und Stabilität, wie z. B. Hochgeschwindigkeitsspindeln, Präzisionsservosysteme und hochpräzise Übertragungsmechanismen. Geringe Wärmeausdehnung und hohe Steifigkeit sorgen für Formstabilität bei hohen Geschwindigkeiten, während die dynamische Balance G0,4-G1,0 einen reibungslosen Betrieb gewährleistet.

3. Umgebungen mit korrosiven Medien
Arbeitsbedingungen mit säurealkalischen Medien, oxidativer Korrosion und anderen rauen chemischen Umgebungen. Hartlegierungsmaterial verfügt über eine gute chemische Stabilität und eine starke Säure-Laugen-Korrosionsbeständigkeit und ist für einen langfristig zuverlässigen Betrieb in Umgebungen geeignet, in denen gewöhnlicher Stahl nicht überleben kann.

4. Wartungsfrei über lange Zeiträume
Geräte, die an abgelegenen Orten, unter Wasser, in versiegelten Hohlräumen und an anderen schwer zu wartenden Orten eingesetzt werden, die einen langfristigen wartungsfreien Betrieb erfordern. Wellen aus Hartlegierung mit langer Lebensdauer und stabiler Leistung können die Wartungshäufigkeit und die Betriebskosten erheblich reduzieren.

5. High-End-Präzisionsausrüstung
Exportorientierte High-End-Geräte, Präzisionsprüfgeräte, High-End-Automatisierungsgeräte und andere Produkte mit extrem hohen Anforderungen an Komponentenqualität und Zuverlässigkeit. Hartlegierungswellen können die Qualität und Zuverlässigkeit der Ausrüstung umfassend verbessern.

Gesamtzykluswert

Obwohl der Stückpreis von Hartlegierungs-Motorwellen höher ist als bei herkömmlichen Stahlwellen, ist ihr umfassender Wertvorteil sehr bedeutend, wenn man ihn aus der Perspektive des gesamten Lebenszyklus der Ausrüstung berechnet und sich hauptsächlich in drei Ebenen widerspiegelt:

1. Dimension der Beschaffungskosten
Obwohl die Beschaffungskosten für einzelne Einheiten höher sind als bei herkömmlichen Lösungen, wird die Lebensdauer mehr als verdoppelt, wodurch die Beschaffungsmenge innerhalb desselben Zyklus reduziert wird und die direkten Materialkosten nicht proportional steigen. Bei Arbeitsbedingungen mit hohem Verschleiß sind die Kosteneinsparungen durch die geringere Austauschhäufigkeit sogar noch erheblicher.

2. Dimension der Betriebs- und Wartungskosten
Die lange Lebensdauer und die nicht nachlassende Genauigkeit reduzieren die Arbeitskosten für den Austausch während der Ausfallzeit und die Inbetriebnahmekalibrierung sowie die Lagerhaltungskosten für Ersatzteile erheblich. Insbesondere bei kontinuierlich produzierenden Unternehmen übersteigt der durch unerwartete Ausfallzeiten verursachte Produktionskapazitätsverlust die Anschaffungskosten der Welle selbst bei weitem, und der indirekte Wert, der durch die hohe Zuverlässigkeit entsteht, ist enorm.

3. Produktwertdimension
Der Einsatz in High-End-Geräten kann die Gesamtleistung und den Ruf der Maschine in Bezug auf Zuverlässigkeit erheblich verbessern, die Wettbewerbsfähigkeit des Marktes und die Premium-Fähigkeit von Endprodukten verbessern und Geräteherstellern dabei helfen, differenzierte Wettbewerbsvorteile auf dem High-End-Markt zu erzielen.

Insgesamt handelt es sich bei den Motorwellen um typische Hochleistungskomponenten mit „einmaliger Investition, langfristigem Nutzen“. Für Kunden des mittleren bis oberen Preissegments, die einen langfristig stabilen Gerätebetrieb anstreben und Wert auf eine umfassende Kostenkontrolle legen, sind sie eine kostengünstige und kluge Wahl.

Zertifizierungen

Als landesweites High-Tech-Unternehmen, das sich seit über einem Jahrzehnt intensiv mit der Präzisionshardware beschäftigt, verfügt Guanshuo über ein umfassendes Qualifikationszertifizierungssystem und eine umfassende Sammlung technischer Patente, die eine maßgebliche Bestätigung für die Qualität und Zuverlässigkeit von Motorwellen aus Hartlegierungen bieten. Zu den Kernqualifikationen und Zertifizierungen gehören:

1. ISO9001-Zertifizierung des Qualitätsmanagementsystems
Das Unternehmen hat die Zertifizierung des internationalen Qualitätsmanagementsystems ISO9001 vollständig bestanden. Der gesamte Prozess von der Rohstoffbeschaffung über die Produktionsabwicklung bis zur Auslieferung des fertigen Produkts wird nach dem standardisierten System gesteuert und gewährleistet so eine stabile und nachvollziehbare Produktqualität für jede Charge.

2. High-Tech-Unternehmen auf nationaler Ebene
Als nationales High-Tech-Unternehmen ausgezeichnet, haben seine F&E-Fähigkeiten und sein technologisches Innovationsniveau landesweit maßgebliche Anerkennung erhalten. Kontinuierliche Investitionen in technologische Forschung und Entwicklung sowie Prozessoptimierung stellen sicher, dass die Produktleistung stets auf dem fortschrittlichsten Niveau der Branche bleibt.

3. Elf patentierte Technologien
Hält insgesamt 11 Gebrauchsmusterpatente, die mehrere Kerntechnologien abdecken, einschließlich kombinierter Motorwellenstruktur, Motorwelle mit Dichtungsleistung, einfach zu montierender Motorwelle, Lagerschmierstruktur und Motorbefestigungssitzstruktur, mit starker unabhängiger Forschungs- und Entwicklungsstärke.

4. Vollständige Testfähigkeit
Ausgestattet mit professioneller Prüfausrüstung, einschließlich Härteprüfgeräten, zweidimensionalen Projektoren, Oberflächenrauheitsprüfgeräten, Zahnradprüfzentren und Zylindrizitätsmessgeräten, die eine umfassende und genaue Prüfung von Indikatoren wie Härte, geometrischen Toleranzen und Oberflächenqualität von Wellen aus Hartlegierungen ermöglichen.

Das umfassende Qualifikationszertifizierungs- und Technologiepatentsystem spiegelt nicht nur die umfassende Stärke von Guanshuo wider, sondern dient auch als starke Garantie für die zuverlässige Qualität vonMotorwelle aus Hartlegierung, was den Kunden mehr Vertrauen in die Beschaffung und Nutzung gibt.

Kundendienst

Guanshuo hat ein umfassendes Servicesystem eingerichtet, das die Phasen Pre-Sales, In-Sales und After-Sales abdeckt und den Kunden während des gesamten Prozesses professionelle Unterstützung bietet, von der Musterentwicklung bis zur Chargenlieferung und Nutzungswartung. Zu den Kerndienstinhalten gehören:

1. Musterunterstützung vor dem Verkauf
Bietet Beratung zur Anpassung technischer Parameter, kollaborative Entwurfsverifizierung durch 3D-Zeichnung, kostenlose Mustertests und Vorschläge zur Kostenoptimierung und hilft Kunden dabei, ihre Auswahl zu bestätigen und die Leistung in der frühen Phase des Projekts zu bewerten, um Entwicklungsrisiken zu reduzieren.

2. Visualisierung des Massenproduktionsfortschritts
Implementiert ein vollständiges CNC-Qualitätsrückverfolgbarkeitsmanagement während der Massenproduktionsphase und bietet 48-Stunden-Visual-Feedback zum Produktionsfortschritt. Kunden können den Auftragsproduktionsstatus in Echtzeit verfolgen und so die Planung der Produktionsplanung erleichtern.

3. VMI-Bestandsverwaltung
Für langfristig stabile kooperative Schlüsselkunden ist der VMI-Lieferanten-Bestandsverwaltungsservice mit On-Demand-Lagerung und flexibler Lieferung verfügbar, wodurch der Sicherheitsdruck auf den Kundenbestand und die Kapitalbesetzungskosten reduziert werden.

4. Reaktion auf Notfallbefehle
Ausgestattet mit flexiblen Produktionslinien und Notkapazitätsreserven, die in der Lage sind, schnell auf den dringenden Bestellbedarf der Kunden zu reagieren und die Stabilität der Lieferkette unter besonderen Umständen wie dem Hochfahren der Produktionskapazität und plötzlichen Zusatzbestellungen sicherzustellen.

5. Garantieverpflichtung nach dem Kauf
Bietet einen 24-monatigen erweiterten Garantieservice mit 48-Stunden-Diagnosereaktion vor Ort bei globalen Kundenproblemen. Es bietet außerdem kostenlose Prozessaktualisierungen und Frühwarnwartungen in der Verschleißdatenbank der Kundenausrüstung, um kontinuierlich einen stabilen Anlagenbetrieb zu gewährleisten.

FAQ

F1: Was ist der eigentliche Unterschied zwischen Hartlegierung und gewöhnlichem Stahl?

A: Hartlegierung, auch Wolframstahl genannt, ist ein Material, das hauptsächlich aus pulvermetallurgisch gesintertem Wolframkarbid besteht. Seine Härte kann HRA89-93 erreichen, viel höher als bei gewöhnlichem Stahl. Es verfügt außerdem über einen niedrigeren Wärmeausdehnungskoeffizienten und eine höhere Korrosionsbeständigkeit, was erhebliche Leistungsvorteile in Szenarien mit hohem Verschleiß und hoher Präzision bietet.

F2: Warum ist der Preis viel höher als bei gewöhnlichen Motorwellen?

A: Das Hartlegierungsmaterial selbst kostet viel mehr als Stahl und die Verarbeitung ist bei höheren technischen Anforderungen schwieriger, was zu einem höheren Stückpreis führt. Allerdings ist die Lebensdauer um ein Vielfaches höher als bei gewöhnlichen Stahlwellen und die Austauschhäufigkeit ist stark reduziert. Aus der Perspektive des gesamten Lebenszyklus sind die Gesamtnutzungskosten tatsächlich niedriger.

F3: Werden Hartlegierungswellen spröde sein? Wie wäre es mit der Schlagfestigkeit?

A: Hartlegierungen haben eine hohe Härte (HRA 89-93), aber eine geringere Zähigkeit als Stahl. Wir empfehlen es nicht für Anwendungen mit wiederholten starken Stoßbelastungen (>50 J axialer Stoß). Für solche Fälle bieten wir ein verstärktes Design mit einer dämpfenden Pufferstruktur (Modell HS-R) an, das Stöße absorbiert und gleichzeitig unseren harten Legierungskern nutzt. Kontaktieren Sie unser Engineering-Team mit Ihren Belastungsdaten und wir simulieren die Ermüdungslebensdauer für Sie.

F4: Werden sie viel schwerer sein als Stahlschäfte?

A: Die Dichte der Hartlegierung beträgt etwa 14,5–15,0 g/cm³, etwa doppelt so viel wie die von Stahl. Bei gleichem Volumen wiegt es mehr. Der Einfluss auf die Rotationsträgheit sollte bei der Konstruktion und Auswahl berücksichtigt werden. Für Hochgeschwindigkeitsanwendungen wird vor der endgültigen Festlegung eine Berechnung empfohlen.

F5: Können sie nach dem Tragen repariert und wiederverwendet werden?

A: Hartlegierungen haben eine extrem hohe Härte und der Verschleiß ist unter normalen Arbeitsbedingungen minimal und erfordert normalerweise keine Reparatur. Im Falle eines Unfallschadens ist die Reparatur schwierig und kostspielig. Generell wird ein direkter Austausch durch eine neue Welle empfohlen.

F6: Unterstützen Sie benutzerdefinierte, nicht standardmäßige Größen? Was muss bereitgestellt werden?

A: Kundenspezifische Produktion nach Zeichnung wird unterstützt, einschließlich Präzisionsschleifen, Drahtschneiden, Gravieren und andere Bearbeitungen. Die Bereitstellung von 2D-Zeichnungen oder 3D-Modellen ist ausreichend. Das Ingenieurteam bewertet die Machbarkeit des Prozesses und unterbreitet professionelle Vorschläge.

F7: Welches Niveau hat die dynamische Auswuchtklasse G0,4–G1,0?

A: Gewöhnliche Motorwellen haben normalerweise die Güteklasse G6,3 oder G2,5. G0,4-G1,0 gehört zur Hochpräzisionssorte. Je kleiner die Zahl, desto höher die Auswuchtgenauigkeit, mit weniger Vibrationen und gleichmäßigerem Betrieb bei hohen Geschwindigkeiten. Es eignet sich für Szenarien mit hoher Nachfrage wie Präzisionsspindeln und Hochgeschwindigkeitsmotoren.

F8: Für welche Art von Ausrüstung sind sie geeignet?

A: Hauptsächlich anwendbar für Geräte der mittleren und oberen Preisklasse mit hohem Verschleiß, hoher Präzision, hoher Geschwindigkeit oder Korrosionsanforderungen, wie z. B. Präzisionsspindeln, Hochgeschwindigkeits-Servomotoren, Automatisierungspräzisionsgeräte, Motoren für Korrosionsumgebungen und langfristig wartungsfreie Geräte. Für gewöhnliche Allzweckmotoren nicht empfohlen, da der Kostenvorteil nicht offensichtlich ist.
