Standard-Motorwellen versagen in hydraulischen Systemen. Durch den Aufprall mit hohem Druck kommt es zu einer Verformung. Hydrauliköl löst Korrosion und Abblättern der Beschichtung aus, die das gesamte System verunreinigen. Eine schlechte Dichtungsgenauigkeit führt zu Undichtigkeiten und Druckverlust. Unsere hydraulisch angetriebenen Motorwellen werden in Ningbo, China, von Ningbo Guanshuo Precision Hardware Co., Ltd. hergestellt und speziell zur Lösung genau dieser Probleme entwickelt – nicht aus Allzweck-Motorwellen.
Hydrauliksysteme stellen besondere Anforderungen an Motorwellen, die Standardkonstruktionen einfach nicht erfüllen können. Das Verständnis dieser Herausforderungen ist der Grund, warum unsere Motorwellen unter realen Betriebsbedingungen generische Alternativen übertreffen.
Vier kritische Probleme bei Standardmotorwellen in hydraulischen Anwendungen:
1. Aufprall- und Lastfehler--- Hochdruckstöße und wechselnde Belastungen führen zu Verformungen, Ermüdungsrissen und schließlich zum Bruch
2. Ölverschmutzung--- Rostpartikel und abblätternde Beschichtungen vermischen sich mit dem Hydrauliköl und beschädigen Pumpen, Ventile und Dichtungen im gesamten System
3. Abdichtung und Leckage--- Unzureichende Oberflächengenauigkeit führt zu Dichtungsverschleiß, Öllecks und Druckabfällen, die die Systemeffizienz verringern
4. Montagekompatibilität--- Schlechte Maßkontrolle und begrenzte Anschlussmöglichkeiten verlangsamen die Montage und verringern die Zuverlässigkeit der Ausrüstung

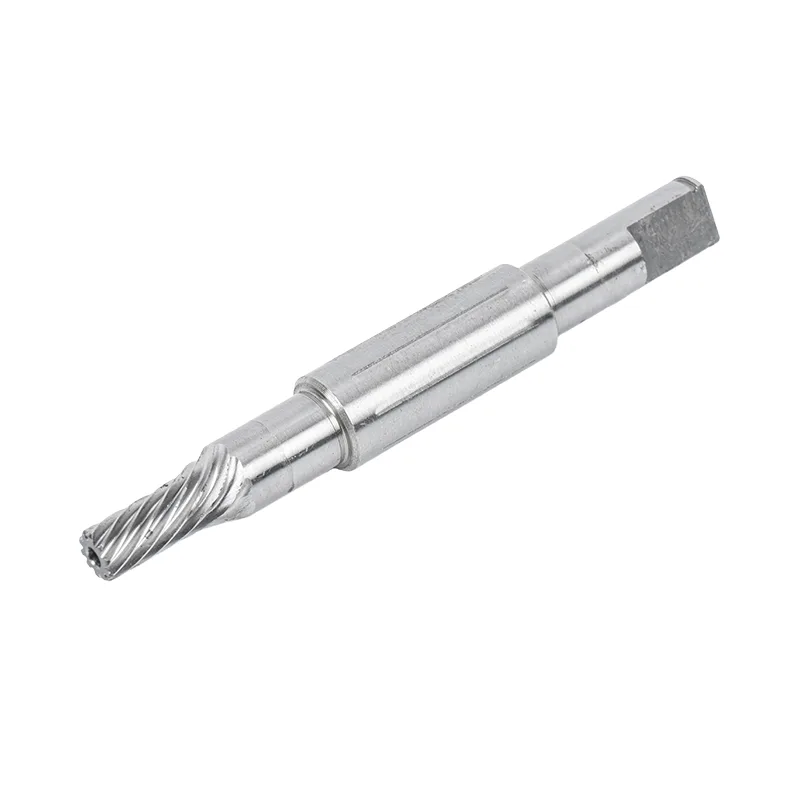

Guanshuo Hydraulic Driven Motor Shafts bewältigen alle vier Herausforderungen durch gezielte Materialentwicklung, Oberflächenbehandlung und Präzisionsfertigung – und liefern Wellen, die wirklich in Hydrauliksysteme gehören.
Die häufigste Fehlerursache bei Hydraulikwellen ist Verformung oder Bruch unter hohem Druckstoß und wechselnden Belastungen. Unsere Motorwellen lösen dieses Problem mit einer sorgfältig entwickelten Materialstruktur: einer harten, verschleißfesten Oberfläche auf der Rückseite eines robusten, stoßdämpfenden Kerns.
So erreichen wir Schlagfestigkeit:
● Abschreck- und Anlassbasis--- Grundbehandlung erreicht eine Härte von HB 260–300 für ausgewogene Gesamtfestigkeit und Duktilität
● Oberflächenhärtende Schicht--- Durch zusätzliches Abschrecken, Aufkohlen oder Nitrieren entsteht eine tiefe gehärtete Zone (1,5–3,0 mm) mit einer Oberflächenhärte von HRC 58–62
● Robuster Kern--- Kernzähigkeit ≥ 90 J/cm² verhindert Sprödbruch bei plötzlichen Hochdruckstößen
● Härten der Wellenverlängerung--- Durch Hochfrequenzabschrecken an verlängerten Abschnitten wird an den Verbindungspunkten eine Härte von HRC 45–55 erreicht
Das Ergebnis:Eine hydraulisch angetriebene Motorwelle, die sofortigen Hochdruckstößen und wiederholten Lastzyklen standhält, ohne sich zu verformen oder zu brechen – wodurch die Lebensdauer erheblich verlängert und die Austauschhäufigkeit verringert wird.
Hydraulikölverschmutzung ist ein stiller Killer für Hydrauliksysteme. Rostpartikel und Beschichtungsfragmente einer einzelnen defekten Welle können durch das gesamte System zirkulieren, Pumpen beschädigen, Ventiloberflächen zerkratzen und Dichtungen zerstören. Unsere Motorwellen sind darauf ausgelegt, die Reinheit des Öls von der Quelle an zu schützen.
Merkmale des Korrosionsschutzes:
● Hartbeschichtung auf kritischen Oberflächen--- Dichtungs- und Passflächen erhalten eine Hartbeschichtung, die Korrosion widersteht und ein Abblättern verhindert
● Spiegelpolieren--- Die extrem glatte Oberflächenbeschaffenheit (Ra 0,05–0,2 μm auf den Dichtungsabschnitten) reduziert die Angriffsfläche für Korrosion
● Hydraulikölspezifische Struktur--- Material und Beschichtung für Kompatibilität mit Hydraulikölmedien ausgewählt
● Verschleißfestigkeit--- Die Oberflächenhärte von HRC 58–62 verhindert abrasiven Verschleiß, der zur Bildung von Partikeln führen könnte
Was das für Sie bedeutet:
● Keine Rostflecken oder Beschichtungsfragmente, die Ihr Hydrauliköl verunreinigen
● Längere Öllebensdauer --- weniger Ölwechsel und geringere Wartungskosten
● Reduzierter Dichtungs- und Komponentenverschleiß durch Partikelverunreinigung
● Saubererer und stabilerer Betrieb des Hydrauliksystems im Laufe der Zeit
Hydrauliksysteme sind auf zuverlässige Dichtungen angewiesen, um Druck und Effizienz aufrechtzuerhalten. Selbst mikroskopisch kleine Oberflächenunregelmäßigkeiten können zu Dichtungsverschleiß, Öllecks und allmählichem Druckverlust führen. Unsere hydraulisch angetriebenen Motorwellen werden nach Präzisionsstandards speziell für Hochdruck-Dichtungsanwendungen hergestellt.
Präzisionsspezifikationen der Dichtfläche:
| Parameter | Wert | Warum es wichtig ist |
|---|---|---|
| Toleranz des Dichtungsabschnitts | Note IT5 | Sorgt für exakten Sitz mit Wellendichtringen und kombinierten Dichtringen |
| Oberflächenrauheit (Versiegelung) | Ra 0,05 ~ 0,2 μm | Verhindert vorzeitigen Dichtungsverschleiß durch raue Oberflächen |
| Rundheit und Zylindrizität | ≤ 0,003 mm | Gleichmäßiger Dichtungskontakt über den gesamten Umfang |
| Toleranz des Außendurchmessers | h7 / h6 | Präzises Zusammenpassen mit Lagern und Dichtungsbaugruppen |
| Positionierung der Schaftschulter | ≤ 0,008 mm | Genaue axiale Positionierung für eine ordnungsgemäße Kompression der Dichtung |
| Reibungskoeffizient | ≤ 0,12 | Reduziert Reibungsverluste und Wärmeentwicklung an Dichtungsschnittstellen |
Montagevorteile:
● Nahtlose Zusammenarbeit mit Hydraulik-Wellendichtringen und kombinierten Dichtringen
● Keine wiederholten Anpassungen während der Montage erforderlich --- schnellere und effizientere Produktion
● Kompatibel sowohl mit Direktverbindungen als auch mit konzentrischen Flanschmontagemethoden
● Das C1-C2-Fasendesign sorgt für ein ausgewogenes Verhältnis von Montagesicherheit und Komfort
Vollständige technische Spezifikationen für hydraulisch angetriebene Motorwellen von Guanshuo. Alle Parameter können an die spezifischen Anforderungen Ihres Hydrauliksystems angepasst werden.
| Kategorie | Parameter | Standardwert |
|---|---|---|
| Material und Härte | Gehärtete Härte | HB 260 ~ 300 |
| Oberflächenhärte | HRC 58 ~ 62 | |
| Kernfestigkeit | ≥ 90 J/cm² | |
| Härte der Wellenverlängerung | HRC 45 ~ 55 | |
| Härtetiefe | Tiefe der gehärteten Zone | 1,5 ~ 3,0 mm |
| Verfahren | Abschrecken / Aufkohlen / Nitrieren | |
| Maßtoleranz | Toleranz des Außendurchmessers | h7 / h6 |
| Toleranz des Dichtungsabschnitts | Note IT5 | |
| Positionierung der Schaftschulter | ≤ 0,008 mm | |
| Oberflächenqualität | Oberflächenrauheit (allgemein) | Ra 0,4 ~ 0,8 μm |
| Oberflächenrauheit (Versiegelung) | Ra 0,05 ~ 0,2 μm | |
| Rundheit und Zylindrizität | ≤ 0,003 mm | |
| Reibung und Verschleiß | Reibungskoeffizient | ≤ 0,12 |
| Oberflächenbehandlung | Hartbeschichtung + Hochglanzpolieren | |
| Geometrie | Fase | C1 ~ C2 |
| Durchmesser / Länge | - |
Hydrauliksysteme verwenden unterschiedliche Verbindungsmethoden für verschiedene Gerätetypen. Unsere Motorwellen unterstützen mehrere Wellenendkonfigurationen und Montageansätze, um zu Ihrem spezifischen Aufbau zu passen.
Wellenendverbindungsarten:
● Flachschlüssel--- Einfach, zuverlässig, weit verbreitet für allgemeine Hydraulikpumpen und -motoren
● Spline-Schlüssel--- Höhere Drehmomentkapazität, bessere Ausrichtung für Schwerlastanwendungen
● Konische Oberfläche--- Selbstzentrierend, einfache Montage/Demontage für bestimmte Hydraulikmotorkonstruktionen
● Benutzerdefinierte Funktionen--- Gewinde, Nuten oder andere Merkmale gemäß Ihren Zeichnungsanforderungen
Unterstützte Montagemethoden:
● Direktverbindungsbaugruppe --- Welle direkt an Hydraulikkomponente gekoppelt
● Konzentrische Flanschbaugruppe --- Montage über Flansch für präzise Ausrichtung
● Andere Baugruppenkonfigurationen --- nach Ihren Vorgaben gestaltet
Kompatible Hydraulikkomponenten:
● Hydraulikpumpen
● Hydraulikmotoren
● Hydrauliksteuerungen
● Hydraulische Reduzierstücke
Sie sind sich nicht sicher, welchen Verbindungstyp Sie benötigen? Senden Sie uns Ihre Gerätespezifikationen und wir empfehlen Ihnen die optimale Konfiguration.
Unsere Motorwellen dienen einem breiten Spektrum hydraulischer Antriebsanwendungen in Branchen, in denen zuverlässige Leistung unter hohem Druck unerlässlich ist.
Häufige Anwendungen:
● Hydraulikaggregate und -systeme
● Hydrauliksysteme für Baumaschinen
● Industrielle hydraulische Ausrüstung und Pressen
● Hydraulische Antriebe der Spritzgießmaschine
● Hydrauliksysteme für Landmaschinen
● Schiffshydraulikausrüstung
● Hydrauliksysteme für Bergbau und Metallurgie
Typische Betriebsbedingungen:
● Hochdruck-Start-Stopp und häufiges Radfahren
● Wechselnde Belastungs- und Stoßbedingungen
● Hydrauliköl-Medienumgebung
Bei hydraulischen Systemen kommt es auf die Zuverlässigkeit an – der Ausfall einer einzigen Welle kann kostspielige Ausfallzeiten und Systemschäden verursachen. Jede hydraulisch angetriebene Motorwelle von Guanshuo wird in jeder Produktionsphase einer umfassenden Qualitätskontrolle unterzogen.
Wareneingangskontrolle:
● Überprüfung der Rohstoffzertifizierung
● Prüfung der Materialzusammensetzung und Härte
● Rückverfolgbare Materialchargen
Qualitätskontrollen im Prozess:
● Maßkontrolle in jeder Produktionsphase
● Härteprüfung nach jedem Wärmebehandlungsschritt
● Oberflächenrauheitsmessung auf kritischen Oberflächen
● Gehärtete Tiefenvalidierung
Endkontrolle:
● Vollständige Dimensionsprüfung einschließlich Dichtflächen
● Rundheits- und Zylindrizitätsmessung
● Prüfung der Oberflächenqualität und Beschichtungsintegrität
● Überprüfung der Positionierungsgenauigkeit der Wellenschulter
Inspektionsausrüstung:
● Vollautomatisches optisches Inspektionssystem
● Oberflächengütemessgeräte (Profilometer)
● Härteprüfer
● Zylindrizitätsmessgeräte
● Zweidimensionale Projektoren
Unternehmenszertifizierungen:
● Qualitätsmanagementsystem nach ISO 9001:2015
● Nationales High-Tech-Unternehmen (China)
● 11 patentierte Technologien in der Wellenherstellung
Unser Engagement endet nicht mit der Auslieferung der hydraulisch angetriebenen Motorwelle. Wir bieten fortlaufende Unterstützung, um sicherzustellen, dass Ihre Hydrauliksysteme auch lange nach der Installation zuverlässig funktionieren.
Garantieumfang:
● Deckt Herstellungsfehler und Materialprobleme ab
● Garantieanspruchsprozess: Kontaktieren Sie unser Team mit Problemdetails → Technische Bewertung → Ersatz oder Reparatur, sofern zutreffend
Technische Unterstützung:
● Installationsanleitung und Fehlerbehebung bei der Montage
● Beratung zu Material und Oberflächenbehandlung für spezifische hydraulische Bedingungen
● Fehleranalyse und Ursachenermittlung
● Unterstützung der Designoptimierung zur Leistungsverbesserung
Reaktionsschneller Service:
● Technische Anfragen werden innerhalb von 24 Geschäftsstunden beantwortet
● Notfallunterstützung bei kritischen Anwendungsproblemen
● Direkte Kommunikation mit dem Engineering-Team bei komplexen Fragen
Langfristige Partnerschaft:
● Unterstützung bei der Designiteration, während sich Ihre Hydraulikprodukte weiterentwickeln
● Kontinuierliche Qualitätsverbesserung basierend auf Feld-Feedback
● Vorschläge zur Kostenoptimierung für die Serienproduktion
Schnelle Antworten auf häufige Fragen zu unseren hydraulisch angetriebenen Motorwellen. Sie können nicht finden, was Sie suchen? Kontaktieren Sie unser Team direkt.
Nein. Die Welle durchläuft mehrere Prozesse: Abschrecken und Anlassen sowie Oberflächenabschrecken, Aufkohlen oder Nitrieren. Die Oberflächenhärte erreicht HRC 58–62 mit einem robusten Kern (≥90 J/cm²), so dass es sofortigen Hochdruckstößen und wechselnden Belastungen standhält. Die gehärtete Zone ist tief genug (1,5–3,0 mm), sodass selbst bei Hochdruck-Start-Stopps und häufigem Betrieb keine Verformung oder Bruch auftritt.
Ja – dies ist ein zentrales Konstruktionsmerkmal für hydraulische Anwendungen. Die Welle verfügt über eine korrosions- und verschleißfeste Struktur mit einer Hartbeschichtung auf den Dicht- und Passflächen. Dies verhindert das Rosten der Welle und das Abblättern der Beschichtung, so dass keine Rostpartikel oder Beschichtungsfragmente in das Hydrauliköl gelangen. Saubereres Öl bedeutet weniger Ölwechsel, weniger Komponentenverschleiß und einen stabileren Systembetrieb.
Die Toleranz des Dichtungsabschnitts entspricht der IT5-Klasse mit einer Oberflächenrauheit von Ra 0,05–0,2 μm. Rundheit und Zylindrizität betragen ≤ 0,003 mm und die Positionierungsgenauigkeit der Wellenschulter beträgt ≤ 0,008 mm. Alle Parameter werden kontrolliert, um die Hochdruckabdichtung des Hydrauliksystems und präzise Montagestandards zu erfüllen.
Es funktioniert mit den meisten gängigen Hydraulikgeräten, einschließlich Hydraulikpumpen, Hydraulikmotoren und hydraulischen Untersetzungsgetrieben. Es werden sowohl direkte Verbindungen als auch konzentrische Flanschmontagen unterstützt. Das Wellenende kann mit Flachkeil, Keilnut oder konischen Oberflächenstrukturen individuell gestaltet werden. Geben Sie Ihre spezifischen Gerätespezifikationen und Montageanforderungen an und wir passen diese genau an.
Als Standardoptionen bieten wir Flachkeil-, Keilkeil- und konische Flächenverbindungen an. Nach Ihren Zeichnungen können auch benutzerdefinierte Merkmale wie Gewinde, Nuten oder Sonderprofile hinzugefügt werden. Teilen Sie uns mit, an welche Hydraulikkomponente Sie anschließen möchten, und wir empfehlen Ihnen die beste Konfiguration.
Für ein schnelles und genaues Angebot stellen Sie bitte Folgendes bereit: 2D-Zeichnungen (oder Grundabmessungen), Art und Anwendung der hydraulischen Ausrüstung, Arbeitsdruck und Lastbedingungen, benötigte Verbindungsart und geschätzte Menge.
Wir sind nach ISO 9001:2015 zertifiziert und ein nationales High-Tech-Unternehmen mit 11 patentierten Technologien. Jede Welle wird vor dem Versand einer mehrstufigen Qualitätsprüfung unterzogen, einschließlich Maßprüfungen, Härteprüfung und Prüfung der Oberflächenqualität.
Probenvorlaufzeit:1–3 Werktage für Lagermuster, 7–12 Tage für kundenspezifisch bearbeitete Muster und 12–18 Tage für Artikel mit Wärmebehandlung oder spezieller Oberflächenveredelung.
Produktionsvorlaufzeit:15–25 Werktage für Großbestellungen, je nach Menge und Komplexität. Beschleunigter Service auf Anfrage verfügbar.
